Comment fixer une pergola autoportante ? Les règles d'or de l'ancrage au sol

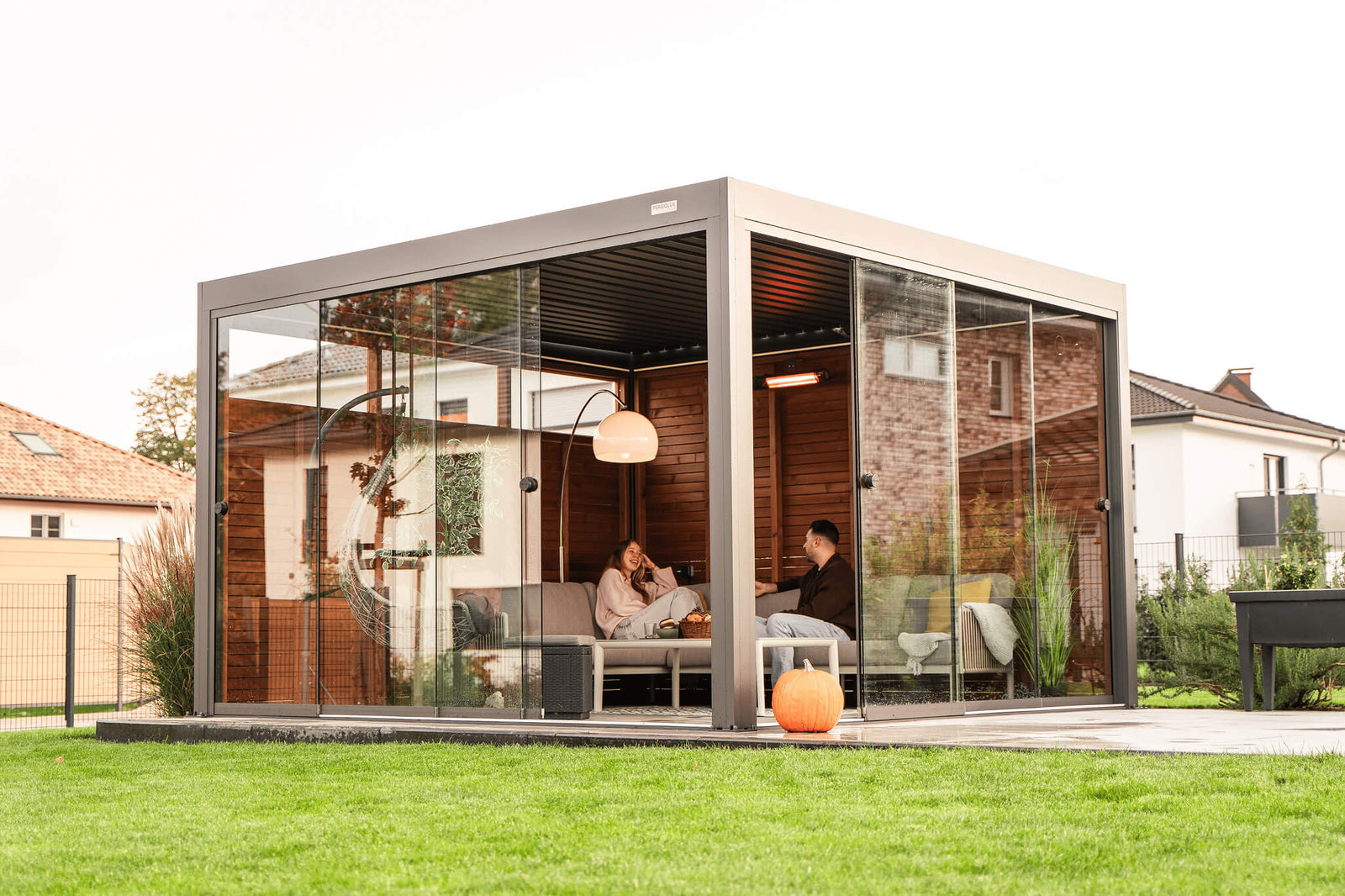

L'installation d'une pergola autoportante, également appelée pergola en îlot, offre une liberté architecturale totale. Elle permet de créer un espace de vie distinct au cœur du jardin ou au bord d'une piscine, indépendamment de la façade de la maison. Contrairement aux modèles adossés qui s'appuient partiellement sur un mur porteur, la stabilité d'une pergola autoportante repose intégralement sur la qualité de son ancrage au sol.

Les pergolas bioclimatiques de la gamme PERGOLUX sont des ouvrages d'ingénierie de haute précision. Conçues pour résister à des conditions climatiques extrêmes, telles que des vents de force ouragan atteignant 100 km/h pour la S3 classique et 150 km/h pour la Skydance, elles subissent des contraintes mécaniques élevées. La prise au vent, particulièrement lorsque les lames orientables sont fermées, génère des forces d'arrachement considérables qui nécessitent une fixation au sol irréprochable.

1. Principes fondamentaux de stabilité et de fondation

L'analyse de la nature du sol est le préalable indispensable à toute installation. Une pergola bioclimatique en aluminium ne se pose pas simplement sur le sol ; elle doit y être ancrée mécaniquement. Le poids de la structure, souvent plusieurs centaines de kilos, combiné à la portance du vent, impose des fondations stables, lourdes et non compressibles.

L'ancrage doit répondre simultanément à deux contraintes physiques majeures :

1. La résistance à la compression (Enfoncement) : La structure ne doit pas s'affaisser sous son propre poids ou sous la charge de neige, qui peut atteindre 140 kg/m² sur les modèles renforcés.

2. La résistance à la traction (Soulèvement) : La structure ne doit pas s'arracher sous l'effet de dépression créé par le vent violent.

2. Fixation sur une dalle en béton armé : La solution de référence

La dalle en béton armé constitue le support technique idéal pour une pergola autoportante. Elle offre une surface plane, stable et homogène permettant une fixation mécanique extrêmement puissante sur les quatre points d'appui.

Protocole de fixation sur béton

Sur une dalle béton, l'ancrage s'effectue à l'aide de goujons à expansion (ou chevilles métalliques à frapper). Ce type de fixation est conçu pour les charges lourdes : lors du serrage, la bague métallique s'écarte et crée une pression latérale dans le béton, verrouillant ainsi la platine au sol.

• Diamètre recommandé : 10 à 12 mm pour assurer une résistance au cisaillement optimale.

• Profondeur d'ancrage : Les goujons doivent pénétrer d'au moins 8 à 10 cm dans le béton sain pour garantir la tenue à l'arrachement.

L'installateur positionne les platines de pieds des poteaux, trace les trous, perce le béton, nettoie soigneusement les poussières par soufflage, insère les goujons et serre les écrous au couple prescrit. Cette méthode assure une solidarité totale entre la pergola et la fondation de la maison.

3. Installation sur sol meuble (Terre, Gazon) : La nécessité des plots en béton

Il est techniquement impossible et dangereux de fixer une pergola bioclimatique directement dans la terre ou la pelouse. La terre est un matériau meuble et vivant qui se gorge d'eau, bouge avec le gel et se tasse dans le temps. Elle n'offre aucune résistance à l'arrachement ; une pergola fixée dans la terre s'envolerait à la première tempête.

La réalisation de massifs de fondation (Plots béton)

Pour installer une pergola PERGOLUX dans un jardin, la création de plots en béton sous chaque poteau est obligatoire pour recréer des points d'ancrage stables.

Protocole de réalisation :

1. Implantation précise : Repérez l'emplacement exact des 4 (ou 6) poteaux au sol. Vérifiez scrupuleusement les diagonales pour garantir un équerrage parfait de la structure.

2. Excavation des fouilles : Creusez des trous cubiques à l'emplacement de chaque poteau.

   • Dimensions minimales : 40 x 40 cm de côté.

   • Profondeur hors gel : La profondeur doit atteindre la zone "hors gel" (généralement 60 à 80 cm selon la région et l'altitude) pour éviter que l'eau contenue dans le sol ne gèle, ne gonfle et ne soulève les fondations en hiver.

3. Coulage du béton : Coulez du béton dosé pour fondations (350 kg/m³). L'utilisation d'un ferraillage est recommandée pour armer le bloc et éviter qu'il ne fissure.

4. Temps de séchage : Laissez sécher le béton (idéalement 3 semaines pour la prise complète à cœur) avant d'y percer les trous pour fixer les platines de la pergola avec des goujons à expansion.

4. Ancrage sur une terrasse en bois : Les précautions structurelles

L'installation sur une terrasse en bois présente des risques spécifiques si la structure sous-jacente n'est pas prise en compte. Une lame de terrasse en bois (généralement 21 à 28 mm d'épaisseur) est un élément d'habillage décoratif qui n'a pas la résistance structurelle suffisante pour retenir une pergola bioclimatique soumise à des vents de 100 km/h. Visser la pergola uniquement dans les lames de bois est proscrit.

Méthode A : Ancrage dans la structure porteuse (Lambourdes)

Si la structure de la terrasse bois est constituée de solives ou de lambourdes structurelles robustes et correctement scellées au sol, il est possible de fixer la pergola à travers les lames de platelage. L'objectif est d'aller chercher ces poutres porteuses à l'aide de tirefonds de grande longueur (tirefonds bois à tête hexagonale). Il faut s'assurer que les lambourdes sont elles-mêmes solidement ancrées au sol.

Méthode B : Ancrage dans le béton sous-jacent (Recommandé)

Si la terrasse bois repose sur une dalle béton existante, la méthode la plus sûre consiste à traverser le bois pour se fixer directement dans le béton.

1. Repérez l'emplacement des poteaux.

2. Si nécessaire, découpez proprement les lames de bois à l'emplacement des platines pour poser le poteau sur le béton.

3. Alternativement, utilisez des tiges filetées longues avec des entretoises (tubes en inox) pour traverser l'espace vide entre le béton et le bois. L'entretoise permet de serrer la fixation sans écraser les lames de terrasse, garantissant la rigidité de l'ancrage.

5. Pose sur pavés autobloquants ou dalles stabilisées

De nombreuses terrasses sont constituées de pavés autobloquants ou de dalles posées sur lit de sable. Ce support est "flottant" et non solidaire : si le vent exerce une traction sur la pergola, les pavés se soulèveront avec la structure car ils ne sont maintenus que par leur propre poids et le sable.

L'installation sur ce type de sol nécessite une reprise de fondation localisée :

1. Retirez les pavés ou dalles à l'emplacement précis des futurs poteaux.

2. Creusez le sol pour couler un plot en béton armé (selon le protocole des sols meubles).

3. Une fois le béton sec, fixez la pergola sur ces plots.

4. Réajustez les pavés autour du poteau (découpe à la disqueuse) pour une finition esthétique invisible.

Synthèse de sécurité pour votre PERGOLUX

La pérennité de votre investissement dépend directement de la qualité de l'interface entre la structure aluminium et le sol. Que vous portiez votre choix sur une Sundream S3 motorisée ou une Skydance S3 haut de gamme, la règle de sécurité reste immuable : l'ancrage doit se faire dans un matériau dur, lourd et solidaire (béton) ou structurellement ancré (charpente bois dimensionnée). Une fixation superficielle mettrait en péril la garantie du produit et la sécurité de votre habitation face aux aléas climatiques.
